鉸鏈的選擇
門的結構
全蓋門
門位于柜體側板的前靖，門和側板之間有細小的間隙， 以確保門能夠正常開啟和關閉。另外，門也可以被完全覆蓋(覆蓋距離最大19mm),這時，側板外側必須有一個最小間隙的空間，以保證門的正常運動。使用直臂較鏈， 即曲度為零的鉸鏈（距離D=19mm)。
半蓋門
在這種情況下，一個中立柵上安裝兩扇相鄰的門。兩扇門中間須留有間隙。也就是說，每扇門上的覆蓋距離更小一些，鉸鏈帶有一定曲度(距離D=9mm)。
內嵌門
門是內置在柜體內部的。這種情況下，同樣需要最小間隙以便門能夠正常地運動。運用大曲度的鉸鏈(距離A= 1mm)。
最小間隙
最小間隙指?jìng)?cè)面應該預留的空間，以確保門的正常開啟。它取決于杯座距離K，門的厚度和所選擇的鉸鏈類型。門上的圓角，可以減小最小間隙。每種較鏈的最小間隙，詳見表格。
半蓋門最小間隙
對于半蓋門，兩扇門中間的間隙的確定，要將單門所需的小間隙從表中査出后，再乘以2。這樣，兩扇門即使是同時開啟也沒問理。
鉸鏈杯座距離K
杯座距離K是鉸鏈杯邊緣到門邊的距離。K值越大，所需的最小間隙就越小。
門的覆蓋距離D
門的覆蓋距離(D)是指門覆蓋柜體側板的距離。

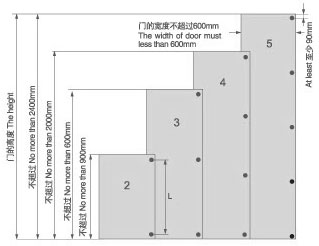

每扇門上鉸鏈數量的確定
門的寬度，高度，重置以及材料特性是確定較鏈數置的因索。從實際角度講，這些因索的是相互制約 的，因此圖中的數據只能用做參考。為了保險起見，建議通過試安裝或增加鉸鏈數量以得出結論。從 穩定性角度考慮，L的數值應該盡可能大一些。

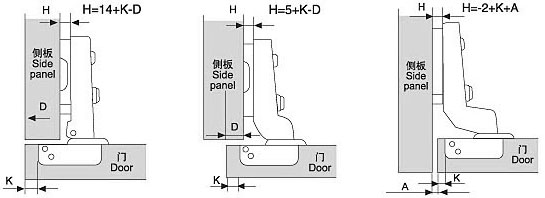

計算鉸鏈底座高度的方法
較鏈底座有各種離度(0/2和4)。它們是用距離H來表示的。底座離度H標注在每只底座的頂部。對于安裝在角柜或中立棚上的門來講，隨著底座高度H的增加，門的覆蓋距離D會變小。對于內嵌門而言，隨著H的增加，門和側板之間的間隙A會加大。對于某種選定的鉸鏈來說，要確定底座高度H,首先要根據門的最小間隙表格中的數據確定出這種鉸鏈的最小間隙。最小間隙和鉸杯距離K以及門的厚度有關。增加K距離或者在門邊導出圓角，都會減少最小間隙。表格中數據還說明， 通過門厚和鉸杯距離K的組合來控制最小間隙是可能的。
蓋門時鉸鏈底座高度H的確定
當確定了較鏈的最小間隙A后，根據確定的覆蓋程度D和鉸杯距離K,就能立刻從表格中查出底座高度H，更好的方法是，門的覆益距離D和鉸杯距離K要滿足表中底座高度H的要求。以某一款直臂為例：覆蓋距離D=19mm,鉸杯距離K=5mm,這時從表中查得H=0mm。而產品系統中的確有這種底座。當查出的底座高度 H在定貨系統中沒有與之對應的產品時，要用鉸臂上的薄蓋距離調整螺絲來調整覆蓋距離，以達到設計要求。
內嵌門時的鉸鏈底座高度H的確定
表格中的底座高度H,是已經考慮了最小間隙的情況下確定的。最小間隙同樣是由杯座鉸鏈K和門的厚度決定的。最小間隙的數值見表袼。如果要選用更大的間隙， 就必須選用更大的底座高度H,或者調整杯座較鏈K的距離。以某一款大曲為例：最小間隙A=1mm，杯座距離K=5mm，這時，從表格中查得的底座高度H=0。這 時為了門能正常開閉的最小間隙為1mm。如果需要將間隙調整到3mm，就必須選擇比剛才高出2mm的底座。也就是應該選用高度H=2的底座。如果查表格中不存 在的底座高度H,則要靠調整覆蓋距離的螺絲來實現。
鉸鏈應用代碼
H =安裝板高度
K =面板外線與鉸鏈盒鉆孔距離
D =柜邊上所需的面板蓋
A =門框的半邊
L =面板內線/側邊外線距
T=門身厚度上限
S =柜側邊厚度
N =設計基礎值
利用以下公式?jīng)Q定鉸鏈臂的種類，解決問題時，必須有門身鉆孔"K”及安裝板高度“H”的數值。
